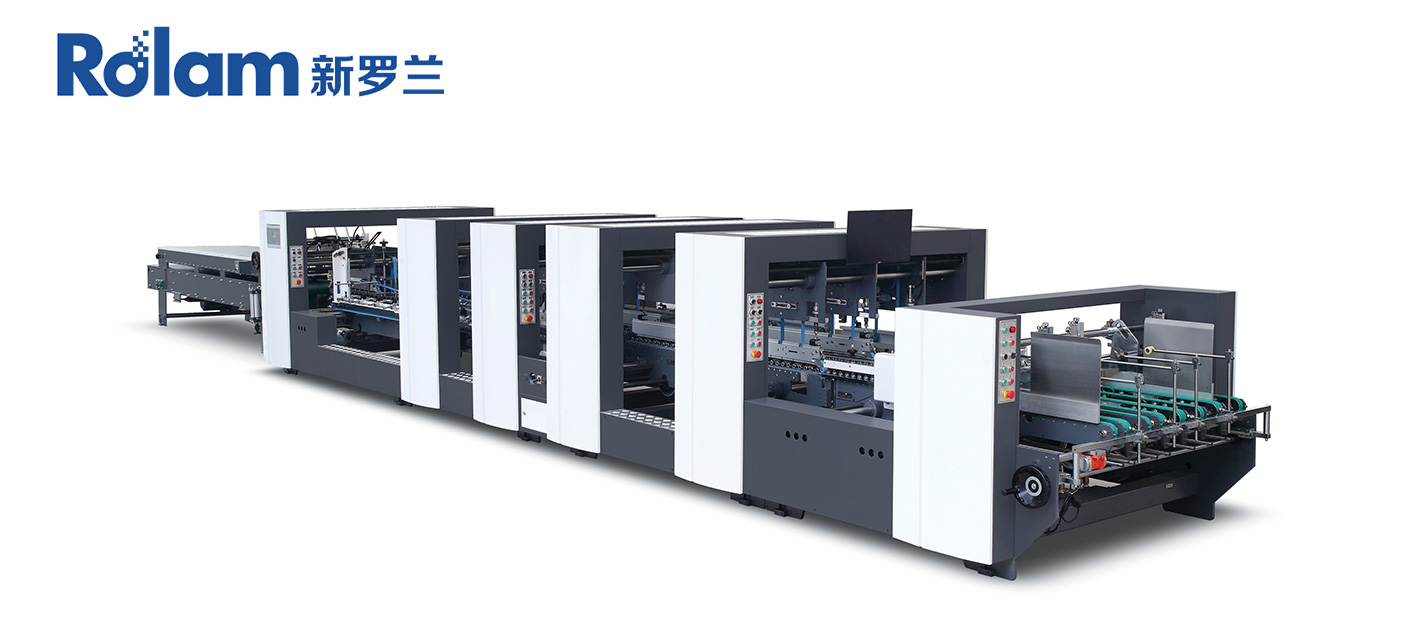

PCS-Y - Plieuse-colleuse automatique à grande vitesse avec verrouillage par collision

Descriptions de production PCS-Y

• PCS-Y Plieuse-colleuse automatique à grande vitesse avec verrouillage par collision et pré-pliage par le bas

• Chaque ensemble est contrôlé par un moteur indépendant.

• Adopte une carte de régulation électrique, un PLC, des composants électroniques importés, un dispositif de mode de piste à trois plaques.

• Les plaques en aluminium sont toutes constituées d'une structure à goulotte, ce qui permet d'ajouter facilement des pièces de rechange.

• La machine est spécialement conçue pour les boîtes en carton et en carton ondulé.

Paramètres techniques du PCS-Y

MODÈLE	1200		1450		1600		1800
Matériau en papier	Carton 210-800 g/m², cannelure A/B/E
Vitesse maximale	260 m/min
Épaisseur maximale de la boîte pliée	12 MM		12 MM		12 MM		12 MM
Mode de pliage	Le pli 1 et le pli 3 sont à 180° et 135°, le pli 2 et le pli 4 sont à 180°
Alimentation électrique	3P 380V 50HZ
Largeur du blanc	1200 mm	1450 mm		1600 mm		1800 mm
Longueur X Largeur X Hauteur	17x2x1,6m	17x2,3x1,6m		17x2,45x1,8m		17x2,65x1,8m
Poids net	8T	11T		12T		13,5T
Puissance totale	22,28 kW	22,28 kW		22,28 kW		22,28 kW

Présentation des fonctionnalités

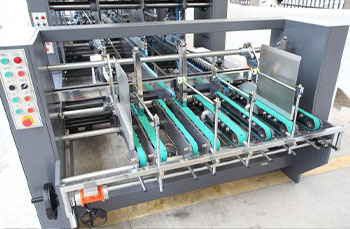

Section d'alimentation ·Courroies d'alimentation équipées de la fonction d'aspiration d'air ·Équipé d'un nouveau type de couteau d'alimentation ·Avec fonction spéciale de poussée des dents ·Dispositif de vibration coordonné avec le moteur
Section d'alignement ·Correction de l'alimentation du papier ·La pression d'entraînement est réglable pour s'adapter à l'épaisseur du papier

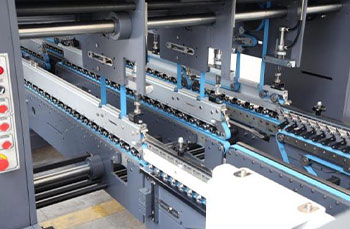

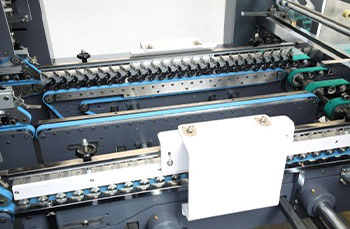

Section inférieure pré-pliée et verrouillable ·Première ligne de pliage 180°, troisième ligne de pliage 135° pré-pliage ·Verrouillage rapide du fond, adapté aux boîtes à fond automatique

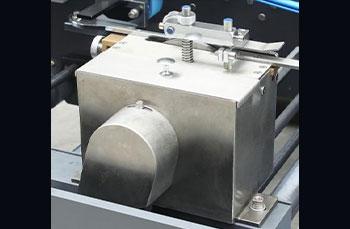

Cuve de collage inférieure ·Grand volume. ·Facile à retirer et à nettoyer ·Système électronique de collage supérieur par pistolets

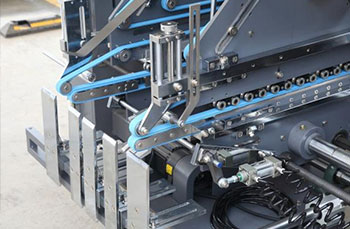

	Pliage et fermeture ·Équipé d'un dispositif de formage de boîtes flexibles ·La courroie de pression supérieure adopte l'entraînement principal et le cylindre pression
	Section des trombones ·La ceinture peut être réglée indépendamment. ·Réglez indépendamment la vitesse et réduisez la distance de le papier ·Équipé d'une fonction de comptage photoélectrique électronique, pratique pour compter

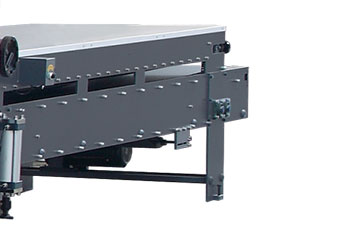

	Convoyeur ·Dispose d'un régulateur et d'un dispositif de tapotement Peut efficacement éviter le phénomène de la « bouche en ciseaux » de produits ondulés. ·Adopte la fonction d'attente Il sera automatiquement activé lorsque la section d'alimentation est en pause ·S'il y a une erreur dans l'unité de collecte de papier, cela arrêter automatiquement le fonctionnement de la machine.
	Système de pulvérisation ·Équipé de 3 canons ·Pratique dans la production de boîtes d'angle 4/6 et diverses boîte de forme spéciale ·Collage rapide et dimensionnement précis

Paramètres des échantillons

Boîte en ligne droite
Mode de pliage : trois supports
Modèle	Type 1200	Type 1450	Type 1600	Type 1800
B+C+D+E	280-1200	350-1450	350-1600	350-1800
C+D	140	140	175	175
E(Min)	30	30	30	30
E(Max)	500	500	500	500
F	70-1100	70-1100	70-1100	70-1100
G(Max)	1100	1100	1100	1100
Prépliage
D+E(Max)	300	300	300	300
G (Max)	1100	1100	1100	1100
Coffre inférieur Crash Lock
Mode de pliage : trois supports
B+C+D+E	280-1200	350-1450	350-1600	350-1800
C+D	140	140	175	175
E(Min)	30	30	30	30
E(Max)	500	500	500	500
F	70-1100	70-1100	70-1100	70-1100
G(Max)	1100	1100	1100	1100
H(Min)	30	30	30	30
L	30-100	30-100	30-100	30-100
